By-Pass tan Çalışma

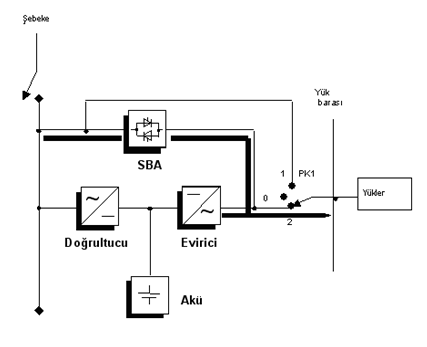

Şekil-1 By-Pass’tan Çalışma Durumundaki Blok Şeması

KGK çalışır durumunda ise ve aşırı yük yoksa KGK çıkışı Statik Transfer Anahtarı aracılığı ile eviriciye aktarılır. Evirici arızalanır ise veya evirici kapasitesinin üzerinde yüklenirse (aşırı yük) KGK çıkışı Statik Transfer Anahtarı aracılığı ile şebekeye aktarılır. Bu özelliğe kesintisiz statik By-Pass özelliği denir.

Kesintisiz statik By-Pass özelliğinin gerçekleşebilmesi için şebeke geriliminin ve frekansının kabul edilebilir sınırlar içerisinde olması gerekmektedir. Bu nedenle şebekeden çalışma durumunda şebeke gerilimi ve frekansı sürekli izlenir. Bu şekilde eviricinin ürettiği 220 VAC gerilimin frekansı şebeke frekansını izin verilen aralıkta takip ederek (senkron olarak) kesintisiz statik By-Pass özelliğini hazır tutar.
